總線全交換技術
主板采用自主研發的巨量數據交換芯片技術，高速寬帶總線，徹底根除了多屏處理器數據總線帶寬低下引起的拼接系統顯示速度慢且不穩定的瓶頸問題；

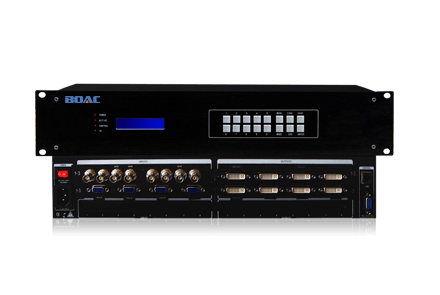

拼接處理器

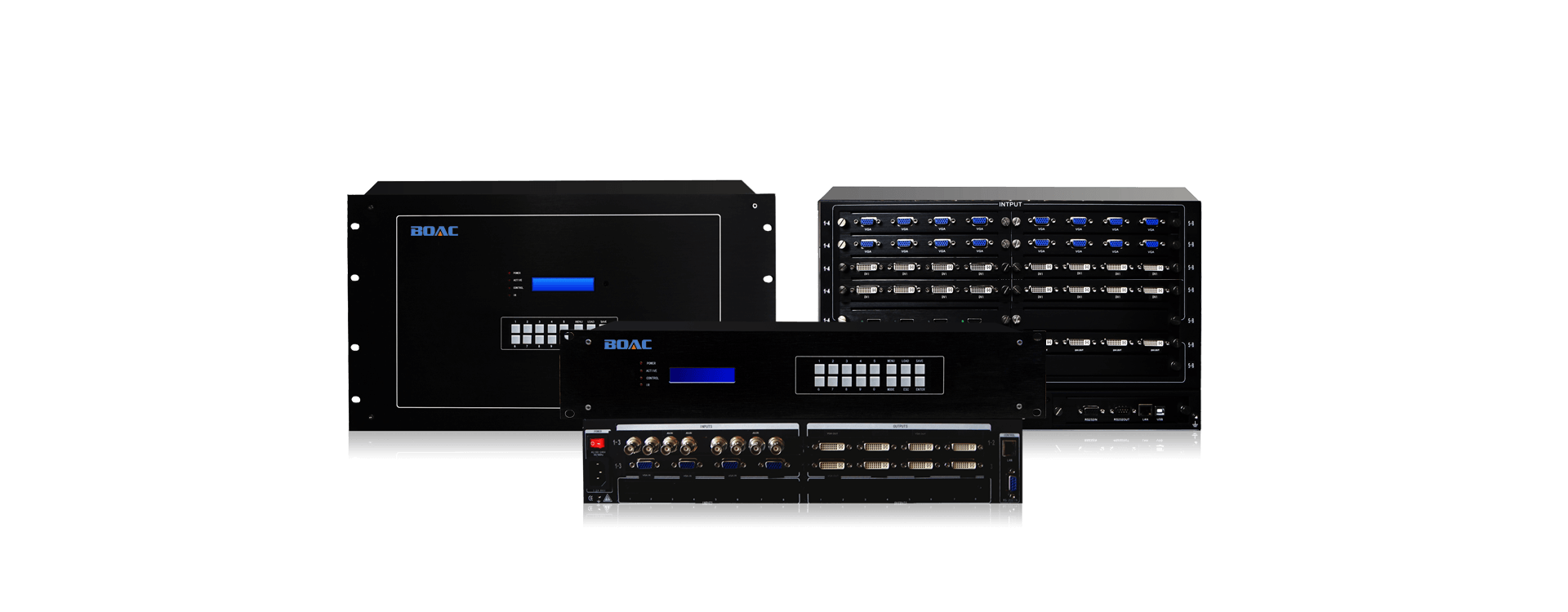

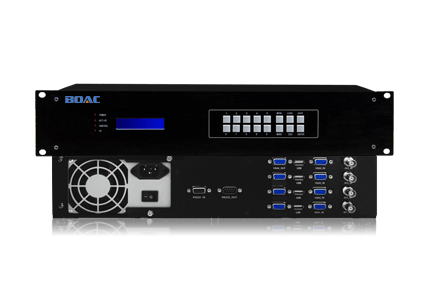

伯奧克拼接處理器

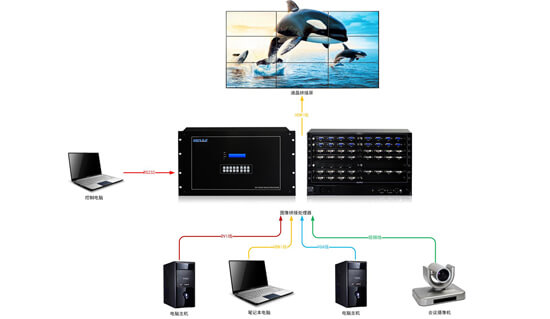

伯奧克系列拼接處理器主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元)，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏，可以支持多種視頻設備的同時接入，完成多個信號源在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。拼接處理器是一款靈活的、可擴展 的拼接墻處理器,可配置為支持多種輸入、輸出和開窗顯示功能。它采用了高性能的視頻圖像解析度轉換技術,可生成超高質量的圖像。采用卡籠式機箱設計,支持用 于3G-SDI、HDMI、DVI、VGA、RGB、HDTV、或者視頻信號源多種輸入和輸出卡的組合。
- 可實現多個屏幕上的超高清信號顯示
- 創新的實現了分布式與集中式的完美統一
- 純硬件架構，無CPU和操作系統，無病毒和系統風險
- 圖像整齊、流暢，具有極高的實用價值
應用領域廣泛
廣泛應用于政府機關、電力、水利、電信、公安、軍隊、武警、鐵路、交通、礦業、能源、鋼鐵、企業等商業顯示系統的監控中心、調度中心、指揮中心、會議室、展示廳大屏幕顯示系統、可以接駁DLP背投箱、等離子、液晶電視等大屏幕顯示設備。
拼接處理器系列規格
產品特性

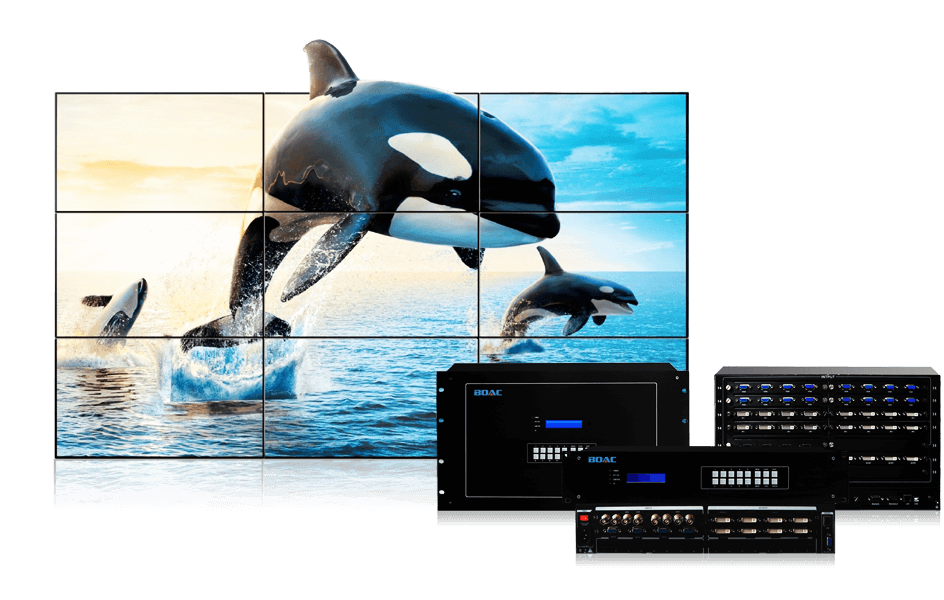

可支持多個超高清雙鏈接輸入接口，其單口能夠直接支持高達3072x1536@60Hz的超高清分辨率，所以輕松即可實現多個屏幕上的超高清信號顯示，極大豐富和完善了單系統畫面的顯示內容。超高清分辨率
將其信號接入、數據交換、信號處理、顏色處理全部有效的集中在一體機內，同時又做到了各個模塊的分布式處理，創新的實現了分布式與集中式的完美統一。超大規模多信號
單時鐘純數字圖像處理設備，因而從根本上消除了因信號不同步造成的圖像撕裂現象，達到了系統全同步效果。在播放高速動態視頻時，圖像整齊、流暢，具有極高的實用價值。無圖像撕裂
單屏可同時顯示多達16個窗口，并能夠支持所有的輸入窗口全屏幕跨屏顯示；窗口都能夠在輸出屏上漫游顯示，完全沒有顯示區域的限制，所有輸入窗口都可以在全屏范圍內實現任意疊加。多窗口顯示
技術參數
純硬件FPGA架構
采用全硬件FPGA架構，內部自建核心運算機制，圖像處理性能優異。無內嵌操作系統，啟動速度快（約5秒），沒有工控機式設備的死機、硬件沖突、藍屏、計算機病毒的困擾。平均故障時間MTBF>30,000小時，穩定性高，支持365×24小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求。
高性能專業芯片
視頻處理采用獨有的高性能視頻處理芯片，芯片采用超短制程半導體工藝，可對高清視頻信號進行全幀速實時無失真處理；
豐富的可選規模
具有多種設備型號、多種可選機箱規模，每種型號具有不同的最大輸入、輸出通道，以適應不同大小的系統規模。無論是4塊屏幕拼接的小規模演示，還是144塊屏幕拼接的大規模系統，均可靈活安裝配置最具性?xún)r(jià)比的機箱規模；
板卡熱插拔
輸入、輸出板卡在工作狀態下可以熱插拔，無需重啟或刷新設備，在設備擴容時，無需關機，僅需要將板卡在設備運行狀態下插入相應的卡槽即可實現系統在線擴容，最大程度地保證了工作系統的穩定；
非常規拼接支持
普通拼接處理器一般只支持拼接方式為標準的M*N形式，而LED拼接屏在很多情況下是非標準拼接的，所以應用起來操作會十分復雜。針對非規則拼接專門進行了設置，用戶可以設置任意的拼接方式，更可以設置每塊LED單屏的有效顯示區，大大降低了操作復雜度，從側面提高了顯示的最終效果。
基本參數：
輸入信號 VGA/DVI/HDMI/SDI
輸入分辨率 單路可支持1920*1200
輸出信號 VGA/DVI/HDMI/SDI
輸出分辨率 1080P
系統控制軟件 隨機配送
控制類型：
控制方式 遙控、軟件
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
產品規格:
功耗 15W/路
供電 180-240VAC, 50Hz
工作溫度 0-40攝氏度
工作濕度 15-85%
機箱規格 2-12U標準機箱
輸入信號 VGA/DVI/HDMI/SDI
輸入分辨率 單路可支持1920*1200
輸出信號 VGA/DVI/HDMI/SDI
輸出分辨率 1080P
系統控制軟件 隨機配送
控制類型：
控制方式 遙控、軟件
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
產品規格:
功耗 15W/路
供電 180-240VAC, 50Hz
工作溫度 0-40攝氏度
工作濕度 15-85%
機箱規格 2-12U標準機箱
