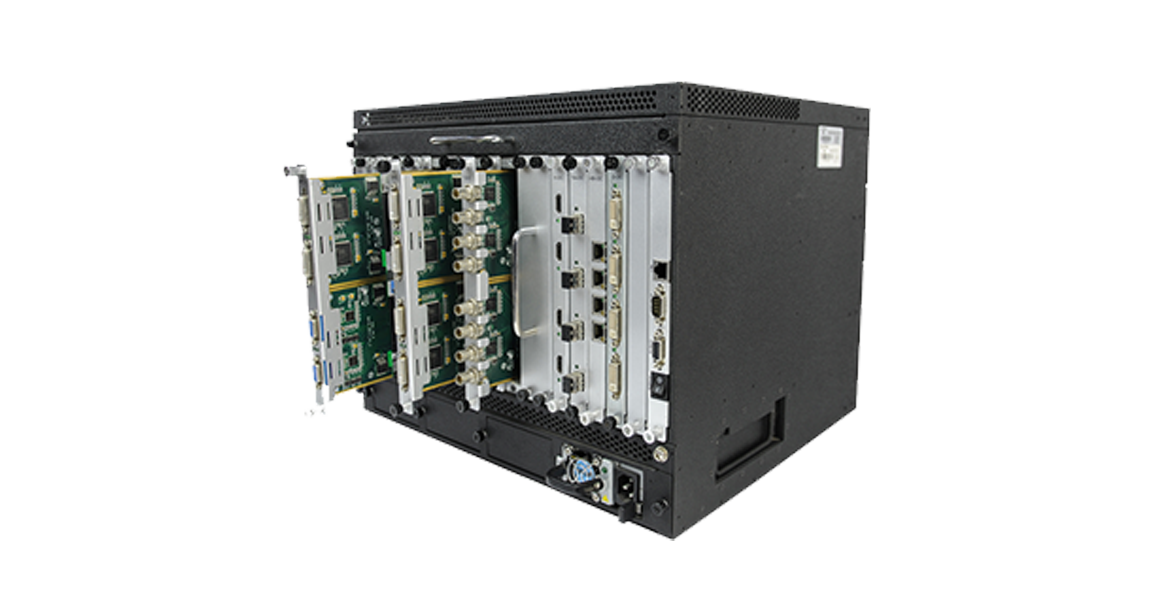

伯奧克BOC-CR0808HDMI型拼接處理器主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元)，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏，可以支持多種視頻設備的同時接入，完成多個信號源在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。拼接處理器是一款靈活的、可擴展 的拼接墻處理器,可配置為支持多種輸入、輸出和開窗顯示功能。它采用了高性能的視頻圖像解析度轉換技術,可生成超高質量的圖像。采用卡籠式機箱設計,支持用 于3G-SDI、HDMI、DVI、VGA、RGB、HDTV、或者視頻信號源多種輸入和輸出卡的組合。

●8U切換主箱體，輸入8槽，輸出4槽，1個回顯槽位，1個電源槽位，1個控制卡槽位，支持4路Dual-Link高分采集;此設備包含各種板卡；
●設備應為純硬件FPGA架構,CrossPoint全總線交換技術,背板等效帶寬,不能內置PC/X86/X64架構硬件，以避免X86/X64架構天然存在的計算可靠性和準確性缺陷以及設備運行不穩定問題;
●單張板卡支持4通道輸入或輸出，緊湊型機箱,模擬視頻單板卡支持16路同時輸入，單卡支持2種信號源任意組合；
●風扇、輸入輸出板卡可熱插拔，在不斷電情況下進行更換；
●開機時間≤10s，啟動電源至輸出最終畫面的時間間隔；
●平均故障時間間隔（MTBF）不小于96000小時，保證設備能夠穩定運行；
●最大單機背板信號處理帶寬不小于720Gbps；
●輸入板卡熱插拔恢復時間＜2s，輸出板卡熱插拔恢復時間＜8s；
●設備整體功耗不大于480瓦；
●系統內置解碼能力應不小于200路1080P視頻同時解碼能力或1000路以上D1分辨率同時解碼能力，解碼分辨率支持1080P/720P/D1等；
●支持圖像無縫實時切換. 切換、分割、疊加、漫游、縮放、裁剪等；（圖像無縫同步切換，無黑場），無縫切換時間＜20ms；
●控制方式：網頁方式（常用瀏覽器支持）/客戶端方式/第三方控制;支持遠程對拼接處理器的開關機控制；
●設備應具有支持SDI、HDMI、VGA、CVBS、YPbPr、IP、DVI、HDBaseT、光纖信號等信號的混合輸入，同時支持Dual-Link DVI、DP、HDMI1.4等4K分辨率采集，支持網絡抓屏采集；
●支持輸出通道測試，可以輸出不少于7種測試顏色及網格圖像，以對設備輸出進行測試；
●前面板包含按鍵和液晶屏，可顯示設備IP地址，設備型號等基礎信息內容；
●支持矩陣功能，在實現拼接功能的同時支持矩陣功能，支持以多種不同LED矩形顯示單元為基礎的任意不規則拼接，支持每塊LED顯示單元自定義有效顯示區；
●支持輸入通道字符疊加功能，可自定義字體、顏色、大小、位置、透明度等參數，支持滾動字幕，臺標顯示，本地高清底圖且屬性可自定義；
●可聯控市面主流品牌矩陣切換器，開放聯控接口；
●可集成拼接單元控制協議，實現對大屏幕的開關等控制；
●支持 RS232串口和網絡TCP/IP控制，開放控制協議，可與各品牌中控系統輕松集成；
●支持故障檢測功能，支持輸入信號丟失檢測，使用灰色標示；
●支持場景預存、讀取和自動輪巡，不限制場景保存數量；
●輸入信號源重命名；
●輸出通道與大屏對應設置可隨意調整；
●開窗預編輯；窗口布局時支持窗口鎖定；
●設備狀態監測及告警：圖形化展示設備當前配置情況；
●設備配置備份、恢復、同步：支持系統數據備份恢復。
